Стержневой элемент

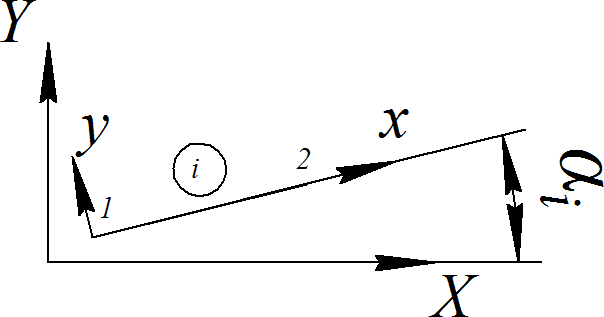

На рисунке 2 показан стержневой конечный элемент.

Рисунок 2. Стержневой конечный элемент
На рисунке 2 xy – локальная система координат, а XY – глобальная.
Стержневой конечный элемент имеет два узла и одну степень свободы. Матрица жёсткости в локальной системе координат вычисляется по формуле:

где E – модуль упругости материла;
F – площадь поперечного сечения стержня;
L– длина конечного элемента.
Матрица формы КЭ:

где a – длина КЭ.
Если рассматривается задача, где конструкция и нагрузки находятся в одной плоскости, то матрица направляющих косинусов определяется по формуле:

где ? – угол между осями X и x (отсчитывается против часовой стрелки).
Обратите внимание, что при переходе к глобальной системе координат матрица жёсткости стержневого элемента уже будет иметь размер 4?4, так как при рассмотрении плоской конструкции каждый узел имеет по 2 степени свободы (перемещение по горизонтали и вертикали).
