Что вращает самовращатель?

После замечательных открытий Фарадея оставался лишь один шаг до создания электромашин.

Что же такое электромашины? Это моторы, преобразующие электрический ток в механическое движение, и генераторы, выполняющие обратную задачу – превращения механического движения в электрический ток.

Первый в мире электромотор создал Фарадей, причем принцип его действия долго оставался непонятным, да и сейчас его понимают только специалисты по униполярным машинам. Но уже электромагнитный самовращатель венгерского изобретателя Аньоша Едлика, построенный им в 1828 г., напоминает современные коллекторные электродвигатели, работающие обычно на постоянном токе. Такой ток дают, например, гальванические батареи или аккумуляторы.

Принцип работы самовращателя Едлика заключается в автоматическом перемагничивании электромагнита таким образом, чтобы его полюса поменялись местами, в зависимости от положения этого электромагнита. Едлик поместил электромагнит с сердечником на острие опоры, как стрелку компаса, а оба конца его обмотки опустил в две полукруглые чашечки со ртутью, изолированные друг от друга. К одной чашечке был подключен положительный полюс батареи, а к другой – отрицательный. Чашечки со ртутью играли роль обычных токосъемников, только с гораздо меньшим трением. Над электромагнитом находилась обмотка, подключаемая к источнику тока. В принципе эту обмотку вполне можно было бы заменить обычным постоянным магнитом, что мы для простоты и сделаем. Можно было вообще обойтись без этого магнита, памятуя, что сама Земля тоже магнит, и что как стрелка компаса, так и электромагнит на ее месте установятся во вполне определенном положении – от одного полюса к другому.

Если электромагнит Едлика при подаче в него тока уже находился в таком положении, ничего не изменится – он только еще более утвердится в таком положении, и сдвинуть его с места будет трудно. Но если электромагнит находился в произвольном положении, то при подаче в него тока он развернется, чтобы занять устойчивое – от полюса к полюсу – положение. Однако чашечки со ртутью расположены так, что, подойдя к своему устойчивому положению, электромагнит оказывался переключенным. Концы обмоток перескакивали в другие чашечки, полюса электромагнита менялись местами, и, проскочив по инерции устойчивое положение, он снова стремился занять его, но уже новое, под углом 180° к предыдущему. При подходе к этому новому устойчивому положению, все повторялось, и электромагнит постоянно вращался (рис. 369).

Рис. 369. «Самовращатель» А. Едлика:

1 – электромагнит; 2 – обмотка; 3 – изоляция

В дальнейшем ртутные полукольца были заменены медными пластинами, концы обмоток несли на себе графитовые контакты – щетки, но принцип действия электромотора остался тем же. Разве только число полюсов вращающегося электромагнита – якоря или ротора – увеличили, увеличилось и число медных пластин на концах обмоток, и их стали объединять в коллектор. Две пластины на коллекторе остались разве только у самых маломощных моторчиков для игрушек или моделей. Потом постоянные магниты на неподвижной части электромотора – статоре – заменили на электромагниты и получили почти то, что мы видим в электромашинах сегодня. На некоторых из машин постоянного тока, правда, остались постоянные магниты – где для простоты, где для экономичности – их ведь не надо питать током (рис. 370).

Рис. 370. Схема работы электромашины постоянного тока

Если мы подаем в такую электромашину ток, ротор или якорь начинает вращаться, передавая вращение валу. Если мы сами вращаем вал электромашины, то можем снимать со щеток или с обмоток статора ток. Не все электромашины одинаково хорошо работают в режимах как электромотора, так и генератора. Например, автомобильный стартер для запуска двигателя – типичный электромотор, но он никуда не годится как генератор. А современный автомобильный генератор – такой же негодный электромотор. Но есть электромашины, одинаково хорошо работающие и как мотор, и как генератор, их называют обратимыми.

Чаще всего такими бывают электромашины постоянного тока. Подключим небольшой электромоторчик с постоянным магнитом, хотя бы от детской электрифицированной игрушки, к батарейке. Его ротор станет вращаться, совершая работу, например поднимая груз. А теперь подсоединим к моторчику вместо батарейки лампочку от карманного фонаря и отпустим груз падать. Падая, груз вращает ротор моторчика, ставшего на время генератором, и лампочка зажигается (рис. 371, а). В этом опыте проявилось свойство обратимости электрических машин. Это свойство достаточно широко используется в технике, в частности при накоплении и выделении энергии, ее рекуперации.

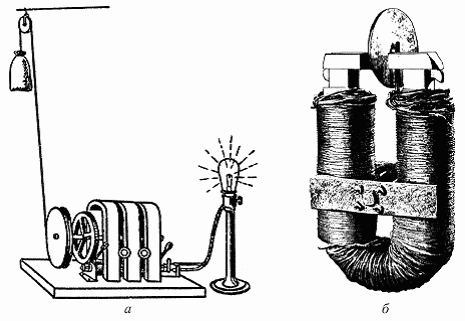

Рис. 371. Преобразование механической энергии в электрическую с помощью электрогенератора (а) и первый генератор Фарадея (б)

Электромашины, как моторы, так и генераторы, пригодные для практического использования, появились сразу же после открытия Фарадея (рис. 371, б). Причем создание первого генератора практически современного типа, связано с событием, скорее похожим на легенду, чем на быль. Но тем не менее случай этот был в действительности.

Через несколько недель после открытия явления электромагнитной индукции некто принес в патентное бюро конструкцию генератора с постоянными магнитами, подписавшись лишь инициалами П. М. Для того времени конструкция эта была неожиданной и новой. Ведь первые электромашины старались делать похожими на паровые машины – с коромыслами, золотниками, кривошипами и шатунами. Но конструкция машины П. М., ее основные черты, по отзыву академика М. П. Костенко, «…были настолько правильны, что на много лет определили конструкции машин позднейших изобретателей». К сожалению, так и не удалось установить личность этого таинственного П. М.

В 1838 г. электромоторы появились на первом электромобиле, родившемся гораздо раньше первого автомобиля с двигателем внутреннего сгорания. Он был построен англичанином Р. Девидсоном в Лондоне и там же опробован.

В том же 1838 г. российский инженер Б. С. Якоби установил электромотор своей конструкции на катер длиной 8,5 и шириной 2,1 м, в котором помещалось 16 человек. Катер произвел сенсацию при испытаниях на Неве в Санкт-Петербурге, так как мог двигаться не только по течению реки, но и против. Не следует забывать, что мощность двигателя была всего 0,5 кВт, ничтожная по сегодняшним меркам. Питался электрокатер, как и электромобиль, от гальванических элементов.

С тех пор основы конструкции электромашин постоянного тока принципиально не менялись.
