СЕКРЕТ «ВОРОТНИКА»

Заглянем под «воротник» лампы. Там тесно прижались друг к другу серые, тускло блестящие столбики величиной с ириску «Золотой ключик». Это термоэлементы. В них и рождается электрический ток.

Какие полупроводники можно применить для термопар? Нетрудно понять, что они должны удовлетворять следующим требованиям: во-первых, создавать нужное количество электронов или дырок при нагревании; во-вторых, неплохо проводить электрический ток (тогда электроны или дырки легче перекочуют от нагретых концов к холодным); в-третьих, плохо передавать тепло (чтобы резче была разница температур на противоположных концах термопар).

Нелегко найти вещества, наделенные одновременно всеми этими свойствами. Как правило, материал, хорошо проводящий электрический ток, отлично проводит и тепло. Только глубокий теоретический анализ явления и многочисленные опыты помогли ученым создать нужные материалы — особые сплавы со специальными примесями; сплавы эти неплохо проводят ток, а примеси как бы укрепляют, «дисциплинируют» внутренний строй атомов, удерживают их от чрезмерно сильного теплового движения. В результате теплопроводность материала уменьшается. Из таких сплавов и сделаны термоэлементы нашего «воротника».

Соединенные друг с другом последовательно и параллельно, термопары образовали трубку. Когда лампа зажжена, внутренние их спаи нагреваются «отсветившими», но еще горячими газами, которые поднимаются от фитиля.

{48}

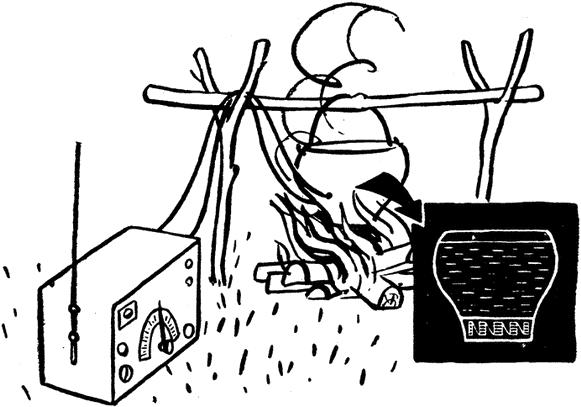

^{«Прадедушка» современных термоэлектрогенераторов — «партизанский котелок».}

А наружные спаи охлаждаются комнатным воздухом через пластины радиатора (их-то мы и сравнивали со складками «жабо»). Разница температур достигает 250—300 градусов. Этого вполне хватает, чтобы получить энергию для питания многолампового радиоприемника.

Удивительный светильник, с которым мы познакомились, носит название ТГК — термоэлектрогенератор керосиновый. Сейчас такой аппарат уже не редкость. Первые образцы его появились в 1950 году, а теперь он значительно усовершенствован и продается во многих сельских магазинах.

У этой установки любопытная история. Еще не имея полупроводников, физики пробовали строить термоэлектрогенераторы с термопарами из металлов. Однако экономичность таких устройств была ничтожной. В годы Великой Отечественной войны у нас был создан «партизанский котелок» — прадедушка современных термоэлектрогенераторов.  {49}  То был металлический сосуд в форме крестьянского чугуна, в дне которого находился блок полупроводниковых термоэлементов. В «партизанский котелок» наливали холодную воду и вешали его над горящим костром. Энергии, которую он вырабатывал, было достаточно для маленькой армейской радиостанции «Север».

В 1946 году появились термоэлектрогенераторы в виде самовара. Они обладали уже довольно высоким коэффициентом полезного действия — около 4 процентов (такую долю тепла они превращали в электроэнергию). Еще пять лет спустя советские физики создали печь-термоэлектрогенератор на дровах. Она вырабатывала 100—200 ватт электроэнергии.

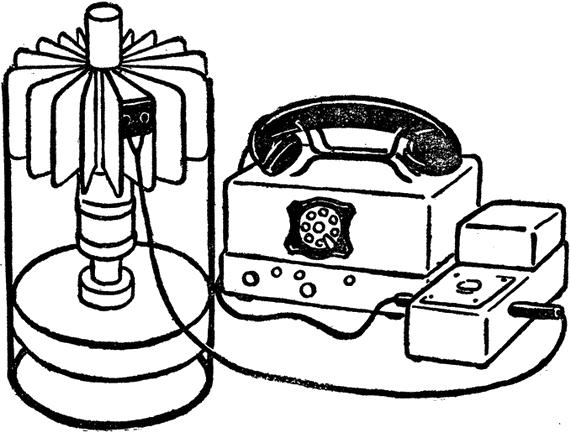

^{Термоэлектрогенератор на керогазе. Прибор питает энергией колхозную радиостанцию «Урожай».}

{50}

Сейчас промышленность начинает выпускать термоэлектрогенератор типа ТГУ-1 мощностью 16 ватт. Он действует от керогаза и питает энергией колхозную радиостанцию «Урожай». На полевых станах смеются: наши связисты стали сродни поварам. Шутки шутками, а энергия, «приготовленная на керогазе», дешевле, чем полученная от батарей. Любой МТС гораздо выгоднее приобрести керосиновый термоэлектрогенератор, чем покупать для своей радиостанции батареи. Над термоэлектрогенераторами трудятся и зарубежные физики. В США, например, созданы установки, где в электроэнергию преобразуется тепло горючего газа.
