Вспомогательное оборудование

Трубчатый аппарат для плавления серы состоит из двух вертикальных стальных труб, вставленных одна в другую, в зазор между которыми полается пар давлением 5 атм и температурой 150 °C. Сера поступает сверху внутрь трубы меньшего диаметра и, двигаясь вниз, расплавляется под действием температуры, создаваемой паром в межтрубном пространстве. Производительность плавильников такого типа (при высоте 3,5 ж, диаметре внутренней трубы 0,5 м) достигает 25 т/сутки.

Бункер-плавильник для серы (рис. 26) состоит из металлического короба, сужающегося в нижней части, с расположенными на его внутренних стенках паровыми батареями, иногда змеевиками. Сера грейферным краном загружается в бункер и, постепенно расплавляясь, стекает в отстойник (с паровой рубашкой), откуда насосом подается на сжигание. Производительность такого типа плавильников достигает 100 т/сутки.

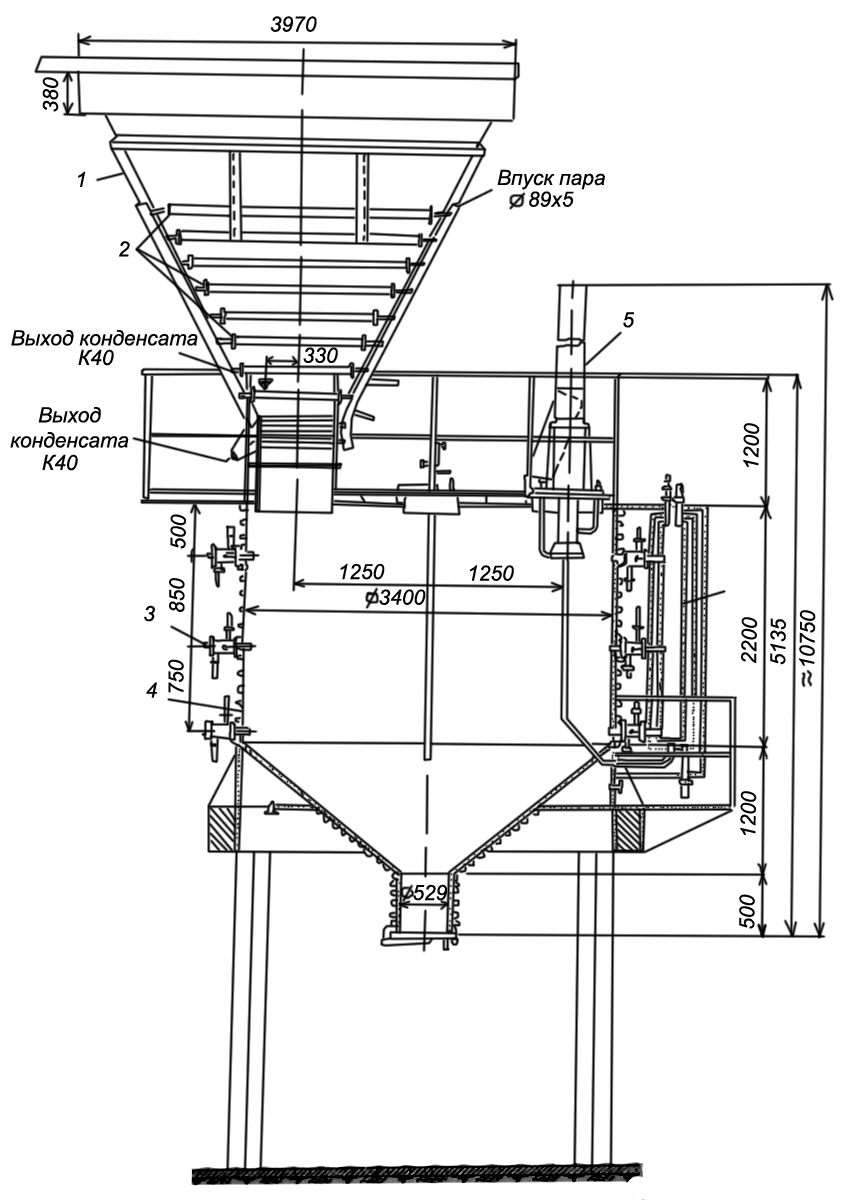

Рис. 26. Бункер-плавильник для серы:

1 — бункер-плавильник; 2 — паровые батареи; 3 — кран с паровым обогревом; 4 — отстойник для серы; 5 — насос для серы; 6 — заборная камера.

Оборудование для транспортирования газа. При прохождении газа через систему охлаждения и поглощения ему приходится преодолевать сопротивление, создаваемое различными аппаратами. Примерные величины сопротивления (мм вод. ст.) некоторых аппаратов следующие:

Серная печь ……………………… 15–18

Колчеданная печь ……………………… 2–3

Циклоны НИИОГАЗ ……………………… 52,6

Промывалка спрысковая ……………………… 3–5

Скруббер ……………………… 12–20

Барботажный газопромыватель ……………………… 60–150

Электрофильтр (сухой или мокрый) ……………………… 12–25

Турмы ……………………… 50–120

Барботажная колонна ……………………… 800

Сопротивление одной тарелки ……………………… 30–40

Система газоходов ……………………… 40–50

Таким образом, для транспортировки газа следует создать необходимое разрежение или давление по всей системе, которое может составить 180–1500 мм вод. ст., в зависимости от выбранной схемы приготовления сульфитной кислоты.

Обычно для перемещения газа по системе применяются эксгаустеры и турбовоздуходувки, которые в зависимости от места расположения в системе могут изготавливаться в черном и кислотоупорном исполнении.

При небольших сопротивлениях в системе (150–400 мм под. ст.) используются эксгаустеры (вентиляторы), корпус которых изготовлен из твердого свинца, кислотоупорной стали, винипласта и т. п. При значительных сопротивлениях в системе (до 1500 мм вод. ст.) при наличии барботажной аппаратуры используют одно- и многоступенчатые воздуходувки или турбовоздуходувки (рис. 27), которые изготовляются из кислотостойких материалов.

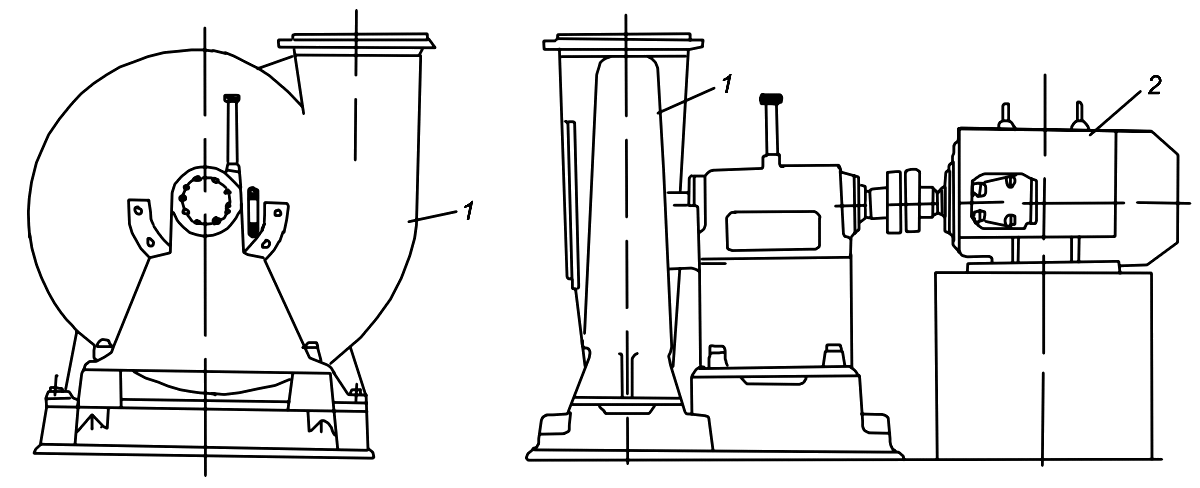

Рис. 27. Турбовоздуходувка ТВ-250–1,12:

1 — турбовоздуходувка (250 м³/мин), 2 — электродвигатель (N=100 кВт, n=3000 об/мин).

Насосы. Наибольшее распространение в кислотных цехах получили центробежные насосы, которые в зависимости от перекачиваемом жидкости могут быть в черном или кислотоупорном исполнении (керамические, фарфоровые, из кислотостойкой стали и т. д.).

Для перекачки расплавленной серы обычно используется вертикальным погружной насос 2ВХС-1,5 производительностью 4–8 м³/я с напором 40–36 м.
