13. Сибирский химический комбинат, г. Северск, 2 декабря 1963 г
Высокообогащенный уран, U(90 %); накопление органики в вакуумной ловушке опасной геометрии; 16 слабых всплесков мощности в течение 16 часов; незначительное облучение.
В процессе переработки растворов урана с обогащением 90 % по 235U их передача из аппарата в аппарат или между технологическими установками производилась с помощью вакуумной системы. При этих операциях практически всегда имели место случайные поступления растворов в вакуумную систему в виде капель, брызг, стоков конденсата. Иногда, вследствие промахов оператора, аппараты переполнялись раствором, часть которого попадала в вакуумные линии. Для защиты вакуумной системы от попадания в нее технологических растворов, а также для контроля миграции растворов из аппаратов были установлены три ловушки на коллекторе вакуума. Первые две (NQ 696 и № 697 на рисунке 19) были рабочими и предназначались для сбора растворов из вакуумных линий. Третья ловушка (№ 694) была контрольной и предназначалась для приема растворов из первых двух в случаях их заполнения до определенного уровня. Все три ловушки имели полусферические днища и представляли собой одинаковые цилиндрические емкости опасной геометрии диаметром 500 мм и объемом до 100 литров.
В каждой ловушке был установлен электроконтактный датчик (сигнализатор уровня, СУ), который срабатывал при достижении раствором установленного уровня. В ловушках № 696 и № 697 этот уровень был примерно вдвое ниже, чем в ловушке № 694. При срабатывании сигнализатора уровня в ловушке № 696 или № 697 содержавшийся в ней раствор передавался в ловушку № 694. Процесс передачи заканчивался на уровне, который определялся положением конца погруженной в раствор трубки для его декантации. При срабатывании уровнемера в ловушке № 694 содержавшаяся в ней жидкость полностью передавалась на переработку.
Крупным недостатком электроконтактного уровнемера было то, что он срабатывал только в электропроводящей жидкости, например, в воде или азотнокислом растворе урана. При контакте со слоем экстрагента типа ТБФ (трибутилфосфата) ввиду его низкой электропроводности такие сигнализаторы уровня не срабатывают. При их вводе в эксплуатацию полагали, что поступления органического экстрагента в ловушки будут пренебрежимо малыми. Однако на практике они оказались значительными, так как вакуумная система передач охватывала и аппараты узла экстракции.
В обычном, регламентном режиме технологии ловушки № 696 и № 697 по показаниям сигнализаторов уровня опорожнялись до 4-х раз в сутки. В ловушки поступали азотнокислые растворы и органический экстрагент.
В ловушках № 696 и № 697 происходило расслоение органической и водной фаз.

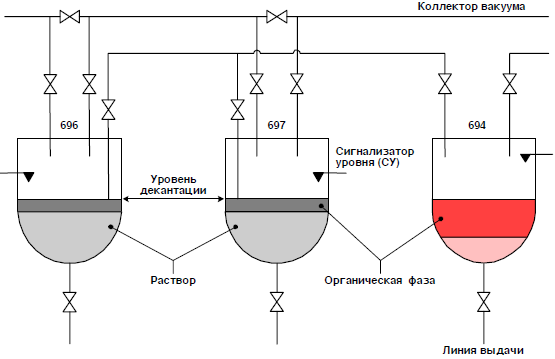

Рисунок 19. Схематическое изображение раствора и органической фазы в ловушках.
Находившийся сверху слой экстрагента не обнаруживался уровнемером, который срабатывал, когда к датчику поднимался раствор. Поступавшие в ловушки № 696 и № 697 растворы первоначально проходили через слой экстрагента, при этом часть урана переходила в экстрагент. Аналогичная ситуация имела место и в ловушке № 694, в которой передаваемый из ловушек № 696 и № 697 раствор урана смешивался с экстрагентом (верхняя фаза) и затем с раствором (нижняя фаза). Таким образом, происходило постоянное поступление во все три ловушки экстрагента и его насыщение ураном без контроля ситуации.
Непосредственно перед аварией раствор из ловушки № 694 не выдавался в течение 8 суток, так как сигнализатор ни разу за это время не сработал.
2 декабря 1963 года в 23 ч 45 мин сработал датчик № 38 системы аварийной сигнализации, находившийся вблизи каньона с тремя вакуумными ловушками. Порог срабатывания датчика по мощности дозы ?-излучения составлял 30 мкР/с, его показания быстро возросли до 3000 мкР/с. В результате обследования радиационной обстановки было установлено, что цепная реакция произошла в ловушке № 694. В течение первых ~195 минут произошло 11 всплесков мощности делений с интервалами между ними около 20 мин.
В 3 ч 45 мин 03.12.63 г. было принято решение об отключении вакуумной системы, после чего часть экстрагента, выплеснувшегося ранее вследствие цепной реакции в вакуумные коммуникации, слилась обратно в ловушку. Это привело к возникновению пика мощности, аналогичному по интенсивности первому. С 3 ч 45 мин до 8 часов 03.12.63 г. в ловушке наблюдалось 4 пика мощности с убывающей интенсивностью, между которыми, по показаниям стационарных датчиков, наблюдались флуктуации мощности дозы ?-излучения.
В 15 часов 03.12.63 г. мощность дозы значительно снизилась, и в ловушку № 694 залили 30 литров 10 %-ного раствора азотнокислого кадмия как поглотителя нейтронов. При этом предполагали, что в аварийной системе преобладает раствор урана, а не экстрагент с ураном, и что растворы урана и кадмия смешаются между собой. Однако раствор кадмия практически полностью заполнил нижнюю полусферическую часть объема ловушки и только вытеснил из нее экстрагент. Система стала подкритической, так как приобрела менее оптимальную геометрию. После этого в донную часть ловушки ввели шланг (сифон) и начали выдачу раствора в сборник безопасной геометрии. Однако в самом начале выдачи возник пик цепной реакции, ставший шестнадцатым и последним в данной ядерной аварии. Он возник вследствие выдачи раствора кадмия и поступления экстрагента обратно в полусферическую донную часть ловушки.
Несмотря на его возникновение, выдача раствора продолжалась. Всего из ловушки № 694 было выдано 60–65 литров экстрагента с концентрацией урана 33 г/л. Общая масса урана с обогащением 90 % составила около 2140 г.
Число делений за аварию составило 1,6 X 1016; оно было определено на основе анализа проб раствора на содержание 140La. В момент возникновения цепной реакции в каньоне вакуумных ловушек никого не было. Ближайший к месту ее возникновения работник получил дозу менее 5 рад. Эвакуация персонала была быстрой и эффективной.
Оборудование не пострадало, радиоактивных загрязнений не было. Проект установки был изменен.
