16. ПО «Маяк», г. Озерск, 16 декабря 1965 г
Раствор уранилнитрата, U(90 %), в реакторе-растворителе; многократные вспышки; незначительные дозы облучения персонала.
Авария произошла в цехе переработки отходов химико-металлургического завода. Перерабатываемые отходы поступали с операций растворения, осаждения и восстановления. Схема цеха переработки показана на рисунке 21. Труднорастворимые осадки первоначально подвергались прокалке для превращения урана, содержащегося обычно в количестве меньше одного весового процента, в закись-окись. В соответствии с регламентом, отходы с аномально высокой концентрацией урана, которые иногда возникали в результате переработки бракованных слитков, тиглей с трещинами и пр., направлялись в другие технологические зоны.
Оборудование химико-металлургического цеха представляло собой ряд перчаточных камер, в одной из которых располагались три одинаковые технологические цепочки, состоящие из реактора для растворения отходов, передаточной емкости, нутч-фильтра и сборника фильтратов (рис. 22).
Каждый из трех цилиндрических реакторов имел объем 100 л, диаметр 450 мм, эллиптическое днище, плоскую крышку с загрузочным люком, устройство для перемешивания пульсирующего типа и пароводяную нагревательную рубашку толщиной 25 мм.
На рисунке 22 представлены схема размещения оборудования в камере и направления движения реагентов. Каждый реактор был оснащен линией выдачи растворов в передаточную (напорную) емкость, линией вакуума, линиями сдувки и теплоносителя. Загрузка прокаленных отходов осуществлялась через загрузочный люк в крышке, имеющий уплотнение и запорное устройство.
Процесс растворения в азотной кислоте проводился с подогревом раствора во время перемешивания пульсатором. По завершении процесса растворения полученный таким образом раствор передавался с помощью вакуума в передаточную емкость, после чего раствор проходил через нутч-фильтр (для удаления нерастворенных твердых частиц) в сборник фильтратов.
Примерно за сутки до аварии, 15.12.1965 г., технолог смены выдал оператору задание на прокалку партии 1726 «богатых» отходов (содержание урана более 1 %) в камере, печи которой были предназначены только для прокалки «бедных» отходов (содержание урана менее 1 %), что было нарушением инструкции по ядерной безопасности.
После прокалки из этой партии «богатых» отходов была отобрана проба, и до получения результатов анализа контейнер с «богатыми» отходами был передан в другую камеру, в которой уже хранилось много других отходов, на комплектацию партии отходов для последующей передачи на растворение.
В аналитической лаборатории определили массовую концентрацию урана в пробе 1726, которая составила 44 % (весовых). Этот результат был записан в журнале для проб, но не был передан в цех для записи в учетную карточку.
Оператор, комплектовавший отходы на растворение, обнаружил отсутствие результата анализа для пробы номер 1726 и по телефону запросил его в аналитической лаборатории.
В результате взаимного недопонимания между лаборантом и оператором последний записал результат анализа пробы 1826, в которой массовая доля урана была 0,32 %, т. е. в ~138 раз меньше, чем в пробе 1726. Этот результат оператор внес в учетную карточку и на этикетку контейнера с «богатыми» отходами.

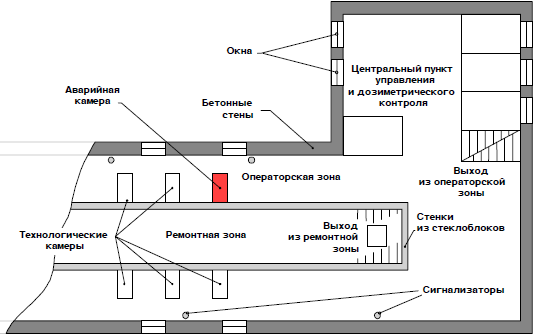

Рисунок 21. Схема химико-металлургического цеха.
На следующий день, 16.12.1965 г., отходы массой 5 кг, включая около 2,2 кг урана с обогащением 90 %, были переданы на растворение как «бедные» и загружены в реактор, для которого норма загрузки составляла 0,3 кг урана, т. е. имело место превышение нормы загрузки более чем в 7 раз.
К этому моменту в двух других реакторах проводилось растворение «бедных» отходов.
«Богатые» отходы были загружены в реактор № 1. Согласно технологическому регламенту, растворение должно было производиться при температуре ~100 °C и при непрерывном перемешивании в течение 1,5 часов. Однако этот процесс был остановлен через 40 минут в связи с началом плановой уборки внутри камеры перед сдачей смены.
Примерно через 10 минут после выключения нагрева и перемешивания оператор, производивший уборку, услышал характерный звук кратковременного срабатывания ближайшего аварийного сигнализатора о возникновении ядерной аварии, покинул рабочее место и направился на центральный пульт управления для выяснения причин срабатывания сигнализатора. В этот момент произошло повторное срабатывание ближайшего сигнализатора. В последующие несколько секунд начали срабатывать сигнализаторы, более удаленные от реактора № 1. Всего в цехе сработало несколько десятков сигнализаторов типа УСИД-1.
Различимая во времени последовательность их срабатывания по мере увеличения расстояния между ними и местом аварии указывала на то, что нарастание мощности 1-го пика происходило на запаздывающих нейтронах. Весь персонал оперативно эвакуировался из цеха и укрылся в подземном переходе, как это и было предусмотрено инструкцией и отрабатывалось на противоаварийных тренировках.
Срабатывание сигнализаторов и эвакуация персонала относились к моменту времени около 22 ч 10 мин 16.12.1965 г.
До прибытия противоаварийной комиссии (23 часа) наблюдение за динамикой СЦР велось по показаниям стационарных дозиметрических приборов (?-излучение) и приборов РНС-6 технологического контроля (нейтронные поля) в другом здании на расстояния ~50 метров от места аварии. Было зафиксировано 4 пика с интервалом 15–20 минут. После прибытия комиссии оценка радиационной обстановки показала, что помещение центрального пульта управления (рис. 21) безопасно для персонала даже в моменты пиков мощности, и дальнейшие наблюдения и руководство противоаварийными работами осуществлялось из помещения центрального пульта управления.

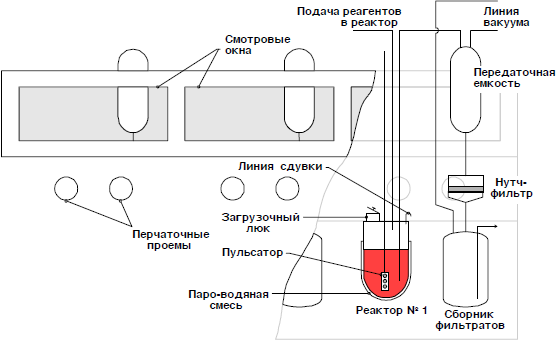

Рисунок 22. Схема размещения оборудования в камере.
Опрос персонала, анализ технологической и учетной документации, анализ диаграммных записей показаний стационарных дозиметрических приборов, диагностика ?-полей коллимированным носимым дозиметром "Карагач" позволили установить, что цепная реакция, вероятнее всего, протекает либо в реакторе № 1, либо в передаточной (напорной) емкости (рис. 22).
По результатам измерений мощность дозы ?-излучения через ~1,5 минуты после очередного пика на расстоянии ~2 м составляла в среднем 2,2 мР/с.
Основываясь на том, что имелась техническая возможность для дистанционной подачи раствора кадмия в промежуточную емкость, было принято решение реализовать в первую очередь эту возможность с использованием существовавших коммуникаций. Эта операция была выполнена после 9-го пика мощности.
После заливки раствора кадмия было решено сделать контрольную паузу около 40 минут, чтобы убедиться в эффективности принятых мер. Однако уже через 20 минут был зафиксирован очередной 10-й пик, что позволило однозначно определить место аварии — реактор № 1 (рис. 22).
Дистанционная подача раствора кадмия в реактор № 1 или выдача из него раствора урана, требовавшие сравнительно длительных ручных манипуляций, были признаны слишком опасными для персонала, так как вся запорная арматура (вентили) находилась внутри аварийной камеры и необходимые операции могли быть выполнены только вручную.
Поэтому было принято решение поместить в реактор через его загрузочный люк нарезанные из листа толщиной 0,5 мм полоски (стружки) металлического кадмия, смятые в комок с учетом диаметра загрузочного люка.
Операция была разбита на три последовательных этапа:
• Снятие двух перчаток для обеспечения доступа к загрузочному люку.
• Открывание крышки загрузочного люка.
• Погружение в раствор через загрузочный люк стружки кадмия толщиной 0,5 мм.
Первые два этапа выполнялись после 10-го пика специально проинструктированными опытными операторами, затратившими на эту работу (включая время подхода и ухода) 30 и 60 секунд.
К этому моменту мощность дозы по показаниям дозиметра вышла на постоянный уровень, и все работы были приостановлены.
На последнем этапе после одиннадцатого пика и паузы для существенного снижения мощности дозы старший инженер-физик осторожно опустил кадмий в реактор № 1, стараясь не создать на поверхности раствора волну, которая могла бы вызвать СЦР. На эту операцию было затрачено около 20 с. Немедленно началось растворение кадмиевой стружки в азотной кислоте, о чем свидетельствовало выделение типичного оранжевого дымка.
После введения кадмия в реактор № 1 состояние системы стало подкритическим, и по показаниям дозиметрических приборов наблюдался устойчивый спад мощности дозы ?-излучения.
Все три работника, выполнявшие описанные выше операции, имели при себе индивидуальные дозиметры, показания которых не превысили 0,3 Р.
Дозы облучения персонала составили:
• не более 0,1 Р — 17 человек,
• 0,1–0,2 Р — 7 человек,
• 0,2–0,27 Р — 3 человека.
Полное число делений за 11 пиков мощности было определено по активности проб раствора, отобранных после ликвидации аварии, и составило ~5,5 X 1017.
Через сутки после прекращения цепной реакции раствор из реактора был передан по временной схеме в безопасные емкости, которые затем отправили на хранение в специальное помещение и впоследствии переработали по обычной технологии после предварительной очистки от кадмия. По результатам лабораторного анализа проб концентрация урана в растворе составила 77 г/л. Общее количество материала в емкости составляло 28,6 л.
Оборудование камеры не было повреждено или загрязнено и через несколько дней после аварии было вновь введено в нормальную эксплуатацию.
В течение 2–3 лет почти все опасное оборудование в цехе (примерно 94 %) было заменено на безопасное.
