11. ПО «Маяк», г. Озерск, 7 сентября 1962 г
Раствор нитрата плутония в реакторе-растворителе; три вспышки; незначительное облучение.
Авария произошла в цехе, где исходный продукт восстанавливали до металлического плутония, который далее очищали от примесей и превращали в слитки. В ходе этих процессов образуются шлаки, включая шлаки и тигли от литья, с разным содержанием плутония при его среднем значении 1 % по массе. Эти шлаки собирали, упаковывали и хранили до их химической переработки для извлечения плутония. Временное хранение шлаков, без разделения на «бедные» и «богатые», происходило в одном вытяжном шкафу. Масса плутония оценивалась в результате взвешивания шлака с учетом среднего содержания. Авария произошла при химическом растворении этих шлаков в реакторе опасной геометрии.
Ввиду отсутствия приборов контроля и непредставительности отбора проб, среднее значение содержания плутония в шлаках определяли по результатам анализа проб растворов уже после растворения шлаков. Таким образом, накапливали статистику по содержанию плутония в шлаках, определяли его среднее значение (1 %) и статистическое отклонение.
В большинстве емкостей содержалось менее 50 г плутония на 5000 г шлаков, но иногда из-за технологических отклонений содержание плутония могло значительно превышать 100 г. Все емкости, независимо от содержания в них плутония, хранились в одном и том же вытяжном шкафу, ожидая своей очереди на переработку. Загрузка рассчитывалась на основании статистических данных по содержанию плутония в отходах.
Первым этапом извлечения плутония было растворение шлаков в азотной кислоте. Обычно объединяли пять емкостей со шлаками и подавали их на растворение, по технологии нельзя было подавать на растворение больше 6 емкостей. В используемой для этого камере имелось два идентичных реактора-растворителя цилиндрической формы: реактор № 1 и № 2. Камера имела защиту из свинца толщиной 5 см и стали — 0,8 см. Геометрические параметры реакторов следующие: диаметр 0,45 м, высота 0,62 м, объем ~100 л. Каждый из реакторов был оснащен мешалкой, внешним нагревателем (водяная рубашка толщиной 6,0 см) и устройством отбора проб раствора с целью контроля его кислотности (рН) в процессе растворения. Реакторы закрывались сверху съемными крышками. Реагенты подавались по трубопроводам, а шлаки вручную. В процессе растворения партий шлаков необходимо было выдерживать определенную кислотность раствора, при этом нейтрализацию избыточной кислоты проводили добавкой новых порций шлаков.
За несколько дней до аварии проводились технологические исследования по получению металлических слитков из стружки. После ремонта в реактор N 2 первой на растворение подавалась партия шлаков от этих операций. В партию входили высококонцентрированные шлаки, содержащие 318 г плутония. После процесса растворения только 11 г плутония перешло в раствор. Это указывало на неполное растворение, и на это должны были обратить внимание операторы и приостановить загрузку следующей партии шлаков в реактор N 2. Несмотря на это, была осуществлена загрузка следующей порции шлаков, содержащей 352 г плутония.
Поскольку велся ремонт коммуникаций для передачи жидкостей, первоначально в реактор N 2 была подана только азотная кислота. Спустя несколько часов была добавлена вода, что является технологическим нарушением: по правилам, вода должна подаваться первой. Кроме того, количества этих жидкостей не соответствовали регламенту. По прошествии нескольких часов растворения было определено, что раствор имеет повышенную кислотность. Последующее смешивание привело к тому, что раствор, как показали измерения, стал слегка щелочным. После отстоя раствор передали в сборник.
Нет подтверждающих записей, но вероятнее всего, во время длительного процесса растворения в реактор N 2 была добавлена дополнительная порция шлаков от металлургических операций для нейтрализации раствора. Затем были выполнены еще две последовательные операции растворения. После первой операции раствор был еще кислотным. Во время второй операции был добавлен аммиачный раствор, в результате этого раствор стал нейтральным. Процесс был завершен выключением мешалки и нагрева реактора. Вскоре после этого (~через 10 мин, в 00 ч 15 мин) сработала аварийная сигнализация о возникновении СЦР, и весь персонал цеха эвакуировался в подземный тоннель.
Было определено (по отсутствию активации натрия в крови), что никто не получил большой дозы радиации. Пик мощности пришелся на тот момент, когда операторы были на перерыве. Следующая рабочая смена по расписанию должна была заступить в 1 ч 00 мин, но заступающую смену не пустили на предприятие, и все работники предыдущей смены оставались на месте. Все операции по ликвидации аварии выполнялись дистанционно из комнаты начальника смены, находящейся примерно на расстоянии 30 м от места аварии; все работы велись до тех пор, пока система не была приведена в подкритическое состояние.
Спустя 15 минут после первого пика мощности были сделаны попытки дистанционно слить содержимое реактора N 2. С интервалом около 20 мин (в 1 ч 10 мин) возник второй пик мощности. Тогда, приблизительно на 15 мин, опять включили мешалку и нагрев, чем, как предполагается, задержали третий пик, который произошел через ~40 мин после второго.
Второй пик мощности, очевидно, не превышал первый, так как и в том, и в другом случае не сработали удаленные датчики.

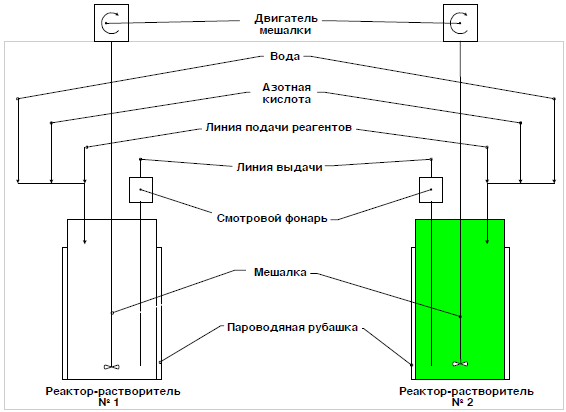

Рисунок 17. Схема оборудования камеры.
После второго пика мощности на место прибыли начальник цеха и директор завода, а также специалисты службы ядерной безопасности и физики. Они и руководили всеми последующими операциями. Попытки дистанционно слить реактор N 2 с помощью различных способов продолжались до тех пор, пока не произошел третий и последний всплеск мощности, около 1 ч 55 мин. Было отмечено, что из реактора N 2 была выброшена часть раствора, так как на столешнице камеры появились его следы.
После 3-го пика сработали датчики аварийной сигнализации на большем расстоянии (до 150 м от места аварии), чем после 1-го и 2-го пиков. Спустя 0,5 часа после 3-го пика мощность дозы ?-излучения на расстоянии 10 м от камеры составляла 500 мкР/с.
После 3-го пика опять включили мешалку и нагрев для поддержания подкритического состояния системы в ходе выдачи активного раствора в стационарные емкости по штатным коммуникациям.
Окончательная выдача раствора представляла собой двухступенчатый процесс. Вначале примерно половина раствора реактора N 2 была передана в отдельную емкость, а затем по частям в несколько контейнеров. Эта процедура затем повторялась для оставшегося в реакторе N 2 раствора. Все контейнеры хранились в изолированной комнате, их содержимое было переработано только после того, когда уровень радиации снизился до определенного значения.
Порог срабатывания датчиков аварийной сигнализации составлял 110 мР/ч. Датчики размещались на расстоянии максимум 30 м друг от друга, обычно они располагались значительно ближе. Спустя 15 минут после первого пика мощности уровень радиации возле камеры составлял примерно 2,2 Р/ч; через 30 минут после третьего пика мощности уровень радиации возле камеры составлял 1,8 Р/ч.
Как было установлено, общее количество плутония в реакторе было 1,32 кг, что в ~3 раза превышало норму. В азотнокислом растворе содержалось 933 г плутония, и богатый осадок был обнаружен на дне реактора N 2. Он содержал 391 г плутония при массе 660 г, остальное составляла графитовая пульпа от тиглей. По косвенным и грубым оценкам, энерговыделение в реакторе за все три пика составило ~2 X 1017 делений. Был небольшой выброс раствора из реактора в камеру, скорее всего, во время третьей вспышки.
Несколько факторов повлияли на возникновение аварии:
• Опасная геометрия оборудования.
• Загрузка «богатых» шлаков в реактор на растворение, когда норма загрузки основывалась на средних значениях содержания плутония в шлаках.
• Хранение в камере «богатых» шлаков вместе с часто встречающимися «бедными» шлаками.
• Нечеткие и трудно читаемые надписи на емкостях со шлаками.
• Нарушение технологического процесса (последовательности) при загрузке реагентов.
• Неадекватный контроль над операциями со стороны руководства; неадекватное внимание к тому, чтобы все учетные документы велись должным образом.
• Отсутствие приборов технологического контроля.
Предполагаемой причиной аварии стала нейтрализация раствора в реакторе порцией шлаков, содержание плутония в которой оказалось аномально высоким.
Персонал в этой аварии не пострадал и не получил больших доз, что впоследствии подтвердилось при медицинском обследовании; разрушений не было, однако внутри камера была загрязнена соединениями плутония, и потребовалась дезактивация.
