§ 2. Исключения из «правила потока»

Здесь мы приведем несколько примеров, частично известных Фарадею, которые показывают, как важно ясно понимать разницу между двумя эффектами, ответственными за возникновение наведенной э. д. с. Наши примеры включают те случаи, когда «правило потока» неприменимо либо потому, что вообще никаких проводов нет, либо потому, что путь, избираемый индуцированными токами, проходит внутри объема проводника.

Вначале сделаем важное замечание: та часть э. д. с., которая возникает за счет поля Е, не связана с существованием физической проволоки (в отличие от части v?B). Поле Е может существовать в пустом пространстве, и контурный интеграл от него по любой воображаемой линии в пространстве есть скорость изменения потока В через эту линию. (Заметьте, что это совсем непохоже на поле Е, создаваемое статическими зарядами, так как в электростатике контурный интеграл от Е по замкнутой петле всегда равен нулю.)

Теперь опишем случай, когда поток через контур не меняется, а э. д. с. тем не менее существует. На фиг. 17.2 показан проводящий диск, помещенный в магнитное поле и который может вращаться на неподвижной оси.

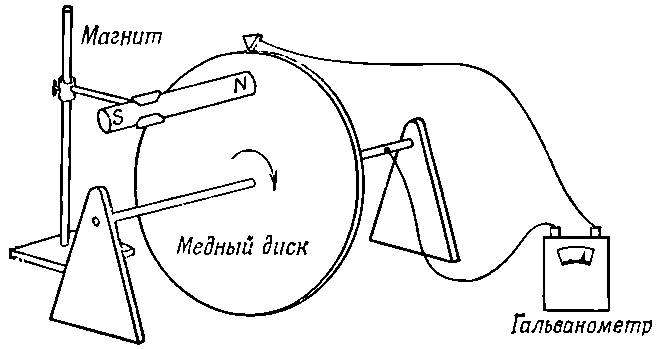

Фиг. 17.2. При вращении диска слагаемое v?B порождает э.д.с., но поток сквозь цепь не меняется.

Один контакт приделан к оси, а другой трется о внешний край диска. Цепь замыкается через гальванометр. Когда диск вращается, «контур» (в смысле места в пространстве, где текут токи) всегда остается тем же самым. Но часть «контура» проходит в диске, в движущемся материале. Хотя поток по контуру постоянен, э. д. с. все же есть, в этом можно убедиться по отклонению гальванометра. Ясно, что здесь перед нами случай, когда за счет силы v?B в движущемся диске возникает э. д. с., которая не может быть равна изменению потока.

В качестве обратного примера мы сейчас рассмотрим несколько необычный случай, когда поток через «контур» (снова в смысле того места, где текут токи) изменяется, а э. д. с. отсутствует. Представим себе две металлические пластины со слегка изогнутыми краями (фиг. 17.3), помещенные в однородное магнитное поле, перпендикулярное их плоскости.

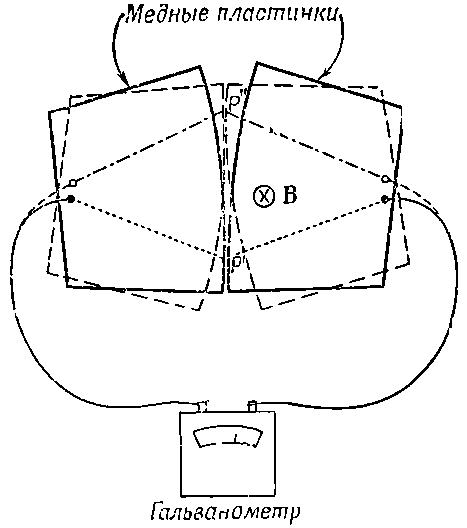

Фиг. 17.3. При повороте пластинок в однородном магнитном поле поток может сильно меняться, но э.д.с. не возникает.

Каждая пластина присоединена к одному из полюсов гальванометра, как показано на фигуре. Пластины образуют контакт в одной точке Р, так что цепь замкнута. Если теперь повернуть пластины на небольшой угол, точка контакта сдвинется в Р'. Если мы вообразим, что «цепь» замкнута внутри пластин по пунктирной линии, то по мере поворота пластины взад и вперед магнитный поток через этот контур изменяется на большую величину. Но поворот может произойти от незначительного движения, тогда v?B очень мало и э. д. с. практически отсутствует. В этом случае «правило потока» бессильно. Оно справедливо лишь для контуров, материал которых остается неизменным. Когда материал контура меняется, приходится обращаться снова к основным законам. Правильное физическое содержание всегда дается двумя основными законами:
