§ 5. Как наблюдать волны в волноводе

Энергию в волновод можно ввести своего рода «антенной», воспользовавшись для этого, например, вертикальной проволочкой, или «штырем». В наличии волн в волноводе можно убедиться, отведя из него часть электромагнитной энергии с помощью приемной «антенки» — тоже какого-нибудь проволочного штыря или петельки. На фиг. 24.8 показан волновод, часть стенок на рисунке выхвачена, чтобы были видны входной штырь и приемный «пробник».

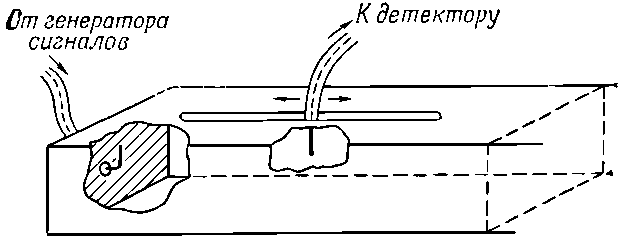

Фиг. 24.8. Волновод с входным штырем и пробником.

Входной штырь можно подключить через коаксиальный кабель к генератору сигналов, а приемный пробник таким же кабелем можно соединить с детектором. Обычно удобнее вводить пробник через длинную прорезь в стенке волновода. Тогда можно им водить вдоль волновода и замерять поле в разных местах.

Если подать с сигнал-генератора частоту ?, большую, чем граничная частота ?_с, то по волноводу от штыря побегут волны. Если волновод бесконечной длины, то никаких волн, кроме этих, не будет (чтобы сделать его бесконечным, надо на конце его поставить тщательно сконструированный поглотитель, который не допустит отражения от этого конца). Тогда поскольку детектор измеряет поле близ пробника, усредненное по времени, то он будет воспринимать сигнал, не зависящий от положения в волноводе; на выходе будет регистрироваться величина, пропорциональная передаваемой мощности.

Если же сделать так, чтобы от дальнего конца волновода отражалась волна (предельный случай: если закрыть его металлической пластинкой), то вдобавок к первоначальной волне появится отраженная. Эти две волны будут интерферировать и создадут в волноводе стоячую волну, похожую на стоячие волны в струне, о которых говорилось в гл. 49 (вып. 4). В этом случае, по мере того как пробник передвигается вдоль трубы, отсчеты детектора будут периодически повышаться и падать; максимум поля будет отмечать подъемы волны, а минимум — узлы. Расстояние между двумя последовательными узлами (или гребнями) равно ?_g/2. Это дает нам удобный способ измерять длину волны в волноводе. Если сдвигать частоту ближе к ?_с, то расстояние между узлами увеличится, показывая тем самым, что длина волны в волноводе изменяется по закону (24.19).

Пусть теперь наш сигнал-генератор включен на частоту, чуть-чуть меньшую, чем ?_с. Тогда показания детектора будут постепенно падать по мере того, как пробник удаляется вдоль волновода. Если еще понизить частоту, напряженность поля начнет убывать быстрее, следуя кривой фиг. 24.7 и показывая, что волны не распространяются.
