§ 5. Электронный микроскоп
Вы знаете, что в электронный микроскоп можно «увидеть» предметы, которые недоступно малы для оптического микроскопа. В гл. 30 (вып. 3) мы обсуждали общие ограничения любой оптической системы, вызываемые дифракцией на отверстии линзы.

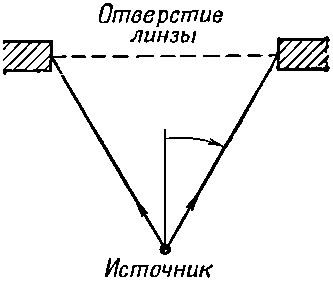

Фиг. 29.8. Разрешение микроскопа ограничивается угловым размером объектива относительно фокуса.
Если отверстие объектива видно из источника под углом 2? (фиг. 29.8), то две соседние точки, расположенные около источника, будут неразличимы, если расстояние между ними по порядку величины меньше
где ? — длина волны света. Для лучших оптических микроскопов угол ? приближается к теоретическому пределу 90°, так что ? приблизительно равно ?, или около 5000 ?.
Тe же самые ограничения применимы и к электронному микроскопу, но только длина волн в нем, т, е. длина волны электронов с энергией 50 кв, составляет 0,05 ?. Если бы можно было использовать объектив с отверстием около 30°, то мы способны были бы различить объекты величиной в 1/5 А. Атомы в молекулах обычно расположены на расстоянии 1—2 ?, следовательно, тогда вполне можно было бы получать фотографии молекул. Биология стала бы куда проще; мы бы могли сфотографировать структуру ДНК. Как это было бы замечательно! Ведь все сегодняшние исследования в молекулярной биологии — это попытки определить структуру сложных органических молекул. Если бы мы были способны их видеть!
Но к несчастью, самая лучшая разрешающая способность электронных микроскопов приближается только к 20 ?. А все потому, что до сих пор никому не удалось построить линзу с большой светосилой. Все линзы страдают «сферической аберрацией». Это означает вот что: лучи, идущие под большим углом к оси, и лучи, идущие близко к ней, фокусируются в разных точках (фиг. 29.9).
Фиг. 29.9. Сферическая аберрация линзы.
С помощью специальной технологии изготовляются линзы для оптических микроскопов с пренебрежимо малой сферической аберрацией, но никому до сих пор не удалось получить электронную линзу, лишенную сферической аберрации. Можно показать, что для любой электростатической или магнитной линзы описанных нами типов сферическая аберрация неизбежна. Наряду с дифракцией аберрация ограничивает разрешающую способность электронных микроскопов ее современным значением.
Ограничения, о которых мы упоминали, не относятся к электрическим и магнитным полям, не имеющим осевой симметрии или не постоянным во времени. Вполне возможно, что в один прекрасный день кто-нибудь придумает новый тип электронных линз, свободных от аберрации, присущей простым электронным линзам. Тогда можно будет непосредственно фотографировать атомы. Возможно, что когда-нибудь химические соединения будут анализироваться просто визуальным наблюдением за расположением атомов, а не по цвету какого-то осадка!
