§ 7. Фокусировка чередующимся градиентом

Столь малые величины n дают довольно «слабую» фокусировку. Ясно, что гораздо большую радиальную фокусировку можно было бы получить для большого положительного градиента (n?1), но при этом вертикальные силы будут сильно дефокусирующими. Подобным же образом большой отрицательный наклон (n?-1) давал бы большие вертикальные силы, но при этом вызывал бы сильную радиальную дефокусировку. Однако примерно 10 лет назад было установлено, что чередующееся действие областей с сильной фокусировкой и область с сильной дефокусировкой в целом приводят к фокусирующему эффекту.

Чтобы объяснить, как работает такая фокусировка, разберем сначала действие квадрупольной линзы, которая устроена по тому же принципу. Представьте себе, что к магнитному полю, изображенному на фиг. 29.12, добавлено однородное отрицательное магнитное поле, сила которого подобрана так, чтобы поле на орбите было равно нулю. Результирующее поле при малых смещениях от нейтральной точки будет напоминать изображенное на фиг. 29.13.

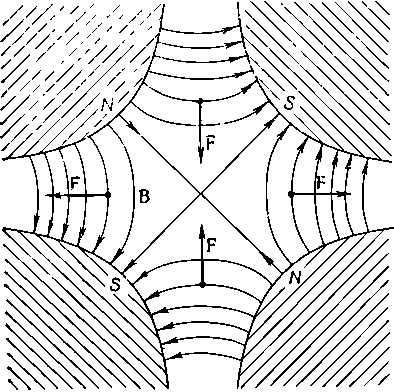

Фиг. 29.13. Горизонтально фокусирующая квадрупольная линза.

Такой четырехполюсный магнит называется «квадрупольной линзой». Положительная частица, которая входит (со стороны читателя) справа или слева от центра, снова втягивается в центр. Если же частица входит сверху или снизу от центра, то она выталкивается из него. Это горизонтально-фокусирующая линза. Если теперь обратить горизонтальный градиент, что может быть сделано переменой всех полюсов на противоположные, то знак всех сил изменится на обратный и мы получим вертикально-фокусирующую линзу (фиг. 29.14).

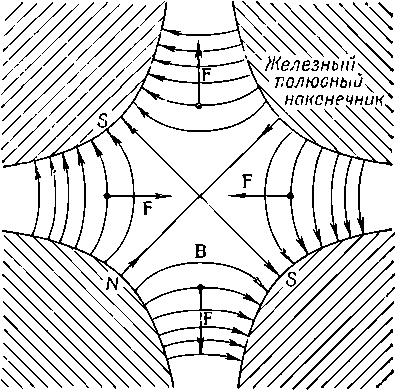

Фиг. 29.14. Вертикально-фокусирующая квадрупольная линза.

Напряженность поля у таких линз, а следовательно, и фокусирующая сила возрастают линейно с удалением от оси линзы.

Представьте себе теперь, что мы поставили подряд две такие линзы. Если частица входит с некоторым горизонтальным смещением относительно оси (фиг. 29.15, а), то она отклонится по направлению к оси первой линзы.

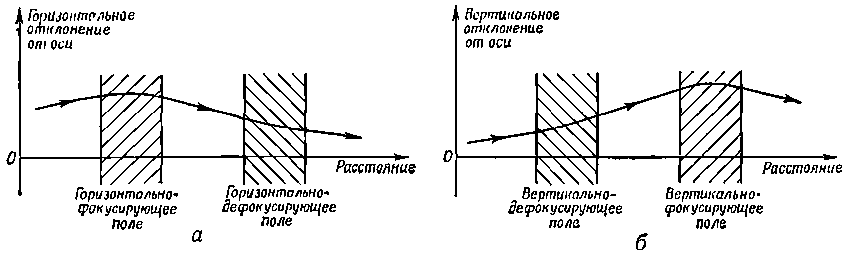

Фиг. 29.15. Горизонтальная и вертикальная фокусировка парой квадрупольных линз.

Когда же она подходит ко второй линзе, то оказывается ближе к оси, где выталкивающая сила меньше, поэтому меньшим будет и отклонение от оси. В результате же получится наклон к оси, т. е. в среднем их действие окажется горизонтально-фокусирующим. С другой стороны, если мы возьмем частицу, которая отклоняется от оси в вертикальном направлении, то путь ее будет таким, как показано на фиг. 29.15, б. Частица сначала отклоняется от оси, а затем входит во вторую линзу с большим смещением, испытывая действие большей силы, в результате чего отклоняется к оси. В целом эффект снова будет фокусирующим. Таким образом, действие пары квадрупольных линз, действующих независимо в горизонтальном и вертикальном направлениях, очень напоминает действие оптической линзы. Квадрупольные линзы используются для формирования пучка частиц и контроля над ним в точности так же, как оптические линзы используются для светового пучка.

Нужно подчеркнуть, что переменно-градиентная система не всегда приводит к фокусировке. Если градиент слишком велик (по сравнению с импульсом частиц или с расстоянием между линзами), то результирующее действие будет дефокусирующим. Вы поймете, как это получается, если вообразите, что пространство между двумя линзами на фиг. 29.15 увеличилось в три или четыре раза.

А теперь вернемся к синхротронному направляющему магниту. Можно считать, что он состоит из чередующейся последовательности «положительных» и «отрицательных» линз с наложенным поверх них однородным полем. Однородное поле служит для удержания частиц в среднем на горизонтальной окружности (на вертикальное движение оно не влияет), а переменные линзы действуют на любую частицу, которая норовит сбиться с пути, подталкивая ее все время к центральной орбите (в среднем).

Существует очень хороший механический аналог, который демонстрирует, как переменная «фокусирующая и дефокусирующая» сила может привести в результате к «фокусирующему» эффекту. Представьте себе механический «маятник», состоящий из твердого стержня с грузиком, подвешенным на оси, которая с помощью кривошипа, связанного с мотором, может быстро раскачиваться вверх и вниз. У такого маятника есть два положения равновесия. Кроме нормального положения, когда маятник свешивается вниз, у него есть еще положение равновесия, когда он торчит кверху,— грузик при этом находится над точкой опоры (фиг. 29.16).

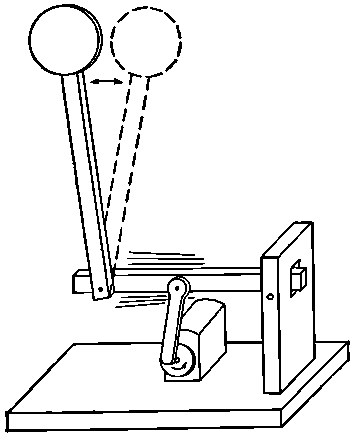

Фиг. 29.16. Маятник с осциллирующей осью имеет устойчивое положение с грузиком, находящимся наверху.

Простые рассуждения показывают, что вертикальное движение стержня эквивалентно переменной фокусирующей силе. Когда стержень ускоряется вниз, грузик стремится двигаться по направлению к вертикали, как это показано на фиг. 29.17, а когда грузик ускоряется вверх,— все происходит в обратном порядке. Но несмотря на то, что сила все время изменяет свое направление, в среднем она действует к вертикали. Таким образом, маятник будет качаться туда и сюда около нейтрального положения, которое прямо противоположно нормальному.

Существует, конечно, более простой способ удержать маятник «вверх ногами» — например сбалансировать его на пальце. А вот попробуйте-ка так удержать два независимых маятника на одном пальце. Или даже один, но с закрытыми глазами. Балансирование означает внесение небольших поправок в то, что неверно. А если одновременно неверны несколько параметров, то балансирование в большинстве случаев невозможно. Однако в синхротроне по орбите одновременно движутся миллиарды частиц, каждая из которых имеет свою собственную «ошибку», и тем не менее описанный нами способ фокусировки действует сразу на все эти частицы.

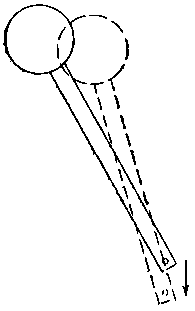

Фиг. 29.17. Ускорение оси маятника вниз приводит к движению его по направлению к вертикали.
