§ 4. Магнитная линза

Есть еще один сорт линз — их часто можно встретить в электронных микроскопах — это магнитные линзы. Схематически они изображены на фиг. 29.6.

Фиг. 29.6. Магнитная линза.

Цилиндрически симметричный электромагнит с очень острыми кольцевыми наконечниками полюсов создает в малой области очень сильное неоднородное магнитное поле. Оно фокусирует электроны, летящие вертикально через эту область. Механизм фокусировки нетрудно понять; посмотрите увеличенное изображение области вблизи наконечников полюсов на фиг. 29.7.

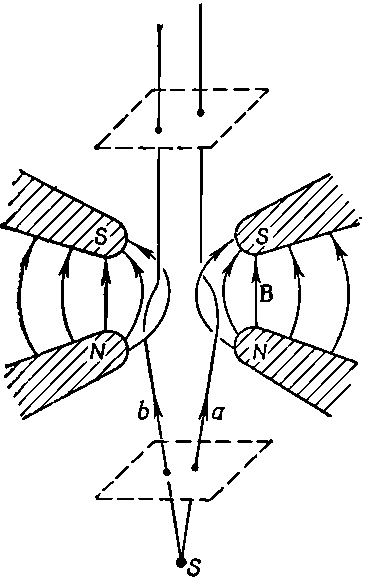

Фиг. 29.7. Движение электрона в магнитной линзе.

Вы видите два электрона а и b, которые покидают источник S под некоторым углом по отношению к оси. Как только электрон а достигнет начала поля, горизонтальная компонента поля отклонит его в направлении от вас. Он приобретет боковую скорость и, пролетая через сильное вертикальное поле, получит импульс в направлении к оси. Боковое же движение убирается магнитной силой, когда электрон покидает поле, так что окончательным эффектом будет импульс, направленный к оси, плюс «вращение» относительно нее. На частицу b действуют те же силы, но в противоположном направлении, поэтому она тоже отклоняется по направлению к оси. На рисунке видно, как расходящиеся электроны собираются в параллельный пучок. Действие такого устройства подобно действию линзы на находящийся в ее фокусе объект. Если бы теперь вверху поставить еще одну такую же линзу, то она бы сфокусировала электроны снова в одну точку и получилось бы изображение источника S.
